H500 和 SA2500 將迅速掃描 RF 環境，對已知信號分類，使用經過現場驗證的信號查找工具，幫助您定位未知信號。H500 和 SA2500 采用實時 DPX™ 實時 RF 頻譜顯示技術，為發現傳統頻譜分析儀漏掉的瞬態信號事件提供實用的解決方案。H500 和 SA2500 為通用頻變測量提供了優異的選擇，是理想的信號查找工具。

主要特點

• 掃描
  • 革命性的 DPX™ 實時 RF 頻譜顯示技術及 DPX 頻譜模板，根據發生頻次使用顏色直觀地了解實時 RF 信號，以 100% 偵聽概率 (POI) 每秒處理最多 10,000 個頻譜，捕獲最短時長 125 µs 的脈沖式信號、雷達輻射、跳頻信號及任何其它間歇性信號
  • 在電池供電的堅固的手持式現場儀器中實現臺式頻譜分析儀的性能，從 10 kHz 到 6.2 GHz 提供好於 70 dB 的無雜散動態範圍 (SFDR)、≤ -95 dBc/Hz @ 10 kHz 偏置的有保障的相位噪聲指標
  • 完美的靈敏度，-153 dBm DANL @ 10 Hz RBW (相當於 -163 dBm/Hz)，檢測超低電平信號，如 RF 漏洞和未經授權的發射機
  • LAN 接口，用於遠程控製和無人值守監測站，識別頻譜
• 分類
  • 內置 WLAN、GSM、W-CDMA、CDMA、ATSC 信號分類功能，迅速簡便地識別合法信號
  • 使用 CSV 文件格式，靈活地編輯、升級和共享信號數據庫和信號分類數據庫
  • 能夠把 I/Q 數據導出到 CSV、MATLAB® 和 IQT 格式，進一步進行後期分析
• 定位
  • 經過現場驗證的信號查找、勘測和文件管理工具，迅速確定信號標靶
  • 內置 GPS 接收機，把測量數據直接繪製到 GPS 地理參考地圖中，如 Pitney Bowes Mapinfo、Google™ Earth、Microsoft® MapPoint®、位圖等，查找室外信號
  • 高精度測量同步和時間標記，改進頻譜識別能力
  • 單鍵邊觸邊走和邊走邊觸 (Tap-and-Walk-and-Tap) 界面，查找樓宇內部信號
  • 背燈顯示器，可以在陽光直接照射下查找信號，可熱插拔雙電池，延長電池工作時間
  • 堅固的設計，滿足 MIL-PRF-28800F 標準

應用

• 頻譜管理
• 頻譜監測和監控
• 幹擾檢測和調試
• 信號查找
• 信號識別
• 信號智能 (SIGINT)
• 國土安全

幹擾調試變得空前簡便

不斷演進的數字 RF 通信標準給監控和安全界帶來了空前的挑戰。過去，識別未知信號及確定精確位置一直是結合使用實驗室級頻譜分析儀、手持式頻譜分析儀、示波器及 PC 離線分析功能來實現的。在實驗室設備用於現場時，會出現多種局限性。這些儀器並不是為用於現場而設計的，很容易損壞，且攜帶不便，要求交流電源。使用這些系統進行信號分類通常要求事先深入了解信號，特別是數字信號。使用這些系統很難或不可能識別未知信號。

H500 和 SA2500 對現場準備就緒的堅固硬件在手持式儀器中提供了傑出的顯示平均噪聲電平 (DANL)、無雜散動態範圍 (SFDR)、相位噪聲和簡便的聯網功能，為通用頻變測量提供了優異的選擇，是理想的信號查找工具。

掃描

通過掃描 RF 頻譜，用戶可以確定區域中有哪些信號********。擁有明顯功率的信號通常要進一步進行分析，偶發出現的信號也要進行分析。通過根據發生比率為事件加上顏色編碼，DPX™ 實時 RF 頻譜顯示可以以前所未有的方式了解信號特點。它每秒執行 10,000 次頻譜更新，可以在頻域中「凍結」最短 125 μs 的瞬態信號。這較掃頻分析技術實現了巨大改進。

通過掃描 RF 頻譜，用戶可以確定區域中有哪些信號********。擁有明顯功率的信號通常要進一步進行分析，偶發出現的信號也要進行分析。通過根據發生比率為事件加上顏色編碼，DPX™ 實時 RF 頻譜顯示可以以前所未有的方式了解信號特點。它每秒執行 10,000 次頻譜更新，可以在頻域中「凍結」最短 125 μs 的瞬態信號。這較掃頻分析技術實現了巨大改進。

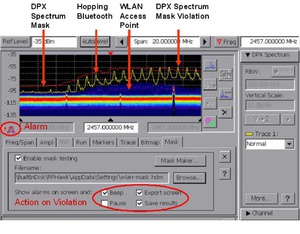

通過預警告警、暫停測試、導出屏幕和保存結果等選項，DPX 頻譜模板可以捕獲和記錄頻譜違規。

用戶特別關心今天頻譜中存在、而昨天頻譜中不存在的信號。可以存儲參考信號，可以使用軌跡數學運算功能迅速識別距這一參考信號的偏差。通過迅速記錄弱信號、突發信號、跳頻信號、時間復用信號或故意隨機信號，H500 和 SA2500 讓分析變得更簡便。它利用基於 FFT 的頻譜分析功能，允許用戶查看信號的真實形狀，即使是突發信號。可以從以前捕獲的軌跡中自動創建模板。可以把這個模板與當前曲線進行對比，如果發生模板違規，那麽將記錄曲線。最後，在頻譜圖被暫停時，可以滾動頻譜圖的時間軸，觀察結果。

分類

一旦找到關心的信號，必需識別並對每個信號分類。信號是否經過授權？是合法信號還是非法惡意信號？數字信號分類可能是信號查找儀器工作中特別困難的部分，要求全面了解信號特點。信號可能很弱，並受到衰落或間歇性條件影響。此外，天線位置可能不是最優的。所有這些都使得采用傳統信號識別工具進行信號分類變得更具挑戰性。

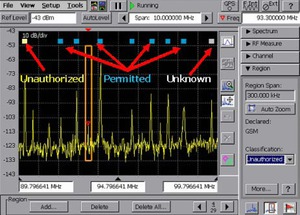

配有選項 EP2 的 H500 和 SA2500 提供了專家系統指南，協助用戶對信號分類。它提供了多種圖形工具，用戶可以迅速創建關心的頻譜區域，有效識別及對信號分類。在疊回到軌跡頂部時，頻譜曲線模板提供了信號形狀指引，同時會顯示頻率、帶寬、信道編號和位置，進行快速檢查。

可以保存、調用、導入、導出和共享帶有顏色編碼的信號分類數據庫，追蹤不同位置的頻譜活動。

定位

一旦識別信號存在威脅，H500 和 SA2500 提供了各種經過現場驗證的信號查找工具，定位產生威脅的信號。對容易查找的信號，信號強度計會產生隨間距變化的音調，具體與這個信號的強度有關。操作人員可以查找信號，同時觀察周圍環境，而不是觀察屏幕。

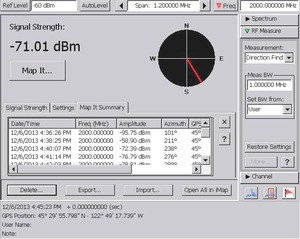

使用「方向查找」屏幕 – 使用兼容的天線和場強測量，查找感興趣的信號的可能方向。結果可發送到「勘測」應用程序，以進行進一步的地理位置分析。

對查找困難的信號，如受到多路徑衰落影響的信號、低信號強度等等，H500 和 SA2500 提供了多種信號勘測工具，便於查找這些信號。通過分析勘測的信號，用戶可以迅速找到其它方式查找困難的信號。勘測功能還提供了一種方式，可以為找到的信號編製文檔。可以在地圖上手動或自動記錄軌跡。可以使用內置 GPS，在操作人員移動時自動記錄信號位置和時間數據。在室內使用時，獨特的邊觸邊走界面提供了信號勘測功能。帶有顏色編碼的圖標根據驗收預置門限自動記錄相關測量數據。

最重要的是，新功能可讓 H500 和 SA2500 使用帶電子羅盤方位輸出的「智能」天線，以自動將天線方向添加到測量結果中。這包括通過 USB 連接與 Poynting DF-A0047 方向查找天線兼容的功能。

使用「方向查找」屏幕 – 使用兼容的天線和場強測量，查找感興趣的信號的可能方向。結果可發送到「勘測」應用程序，以進行進一步的地理位置分析。

對查找困難的信號，如受到多路徑衰落影響的信號、低信號強度等等，H500 和 SA2500 提供了多種信號勘測工具，便於查找這些信號。通過分析勘測的信號，用戶可以迅速找到其它方式查找困難的信號。勘測功能還提供了一種方式，可以為找到的信號編製文檔。可以在地圖上手動或自動記錄軌跡。可以使用內置 GPS，在操作人員移動時自動記錄信號位置和時間數據。在室內使用時，獨特的邊觸邊走界面提供了信號勘測功能。帶有顏色編碼的圖標根據驗收預置門限自動記錄相關測量數據。

最重要的是，新功能可讓 H500 和 SA2500 使用帶電子羅盤方位輸出的「智能」天線，以自動將天線方向添加到測量結果中。這包括通過 USB 連接與 Poynting DF-A0047 方向查找天線兼容的功能。

使用「方向查找」屏幕 – 使用兼容的天線和場強測量，查找感興趣的信號的可能方向。結果可發送到「勘測」應用程序，以進行進一步的地理位置分析。

對查找困難的信號，如受到多路徑衰落影響的信號、低信號強度等等，H500 和 SA2500 提供了多種信號勘測工具，便於查找這些信號。通過分析勘測的信號，用戶可以迅速找到其它方式查找困難的信號。勘測功能還提供了一種方式，可以為找到的信號編製文檔。可以在地圖上手動或自動記錄軌跡。可以使用內置 GPS，在操作人員移動時自動記錄信號位置和時間數據。在室內使用時，獨特的邊觸邊走界面提供了信號勘測功能。帶有顏色編碼的圖標根據驗收預置門限自動記錄相關測量數據。

最重要的是，新功能可讓 H500 和 SA2500 使用帶電子羅盤方位輸出的「智能」天線，以自動將天線方向添加到測量結果中。這包括通過 USB 連接與 Poynting DF-A0047 方向查找天線兼容的功能。

使用「方向查找」屏幕 – 使用兼容的天線和場強測量，查找感興趣的信號的可能方向。結果可發送到「勘測」應用程序，以進行進一步的地理位置分析。

對查找困難的信號，如受到多路徑衰落影響的信號、低信號強度等等，H500 和 SA2500 提供了多種信號勘測工具，便於查找這些信號。通過分析勘測的信號，用戶可以迅速找到其它方式查找困難的信號。勘測功能還提供了一種方式，可以為找到的信號編製文檔。可以在地圖上手動或自動記錄軌跡。可以使用內置 GPS，在操作人員移動時自動記錄信號位置和時間數據。在室內使用時，獨特的邊觸邊走界面提供了信號勘測功能。帶有顏色編碼的圖標根據驗收預置門限自動記錄相關測量數據。

最重要的是，新功能可讓 H500 和 SA2500 使用帶電子羅盤方位輸出的「智能」天線，以自動將天線方向添加到測量結果中。這包括通過 USB 連接與 Poynting DF-A0047 方向查找天線兼容的功能。

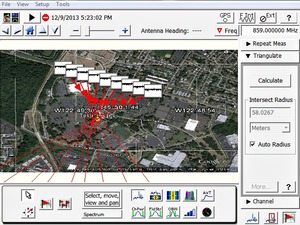

使用集成式勘測解決方案查找幹擾信號，對多種充滿不確定性的測量作三角測量

SA2500 和 H500 中的集成式 iMap 軟件提供 2 種或 2 種以上測量的三角測量功能。這包括在指定半徑範圍內的 2 種或 2 種以上測量的所有交叉點自動畫圓圈。此外，還為感興趣的信號提供方位角測量。這可以幫助您輕松找到場內的幹擾信號。

您可以信賴的性能

您可以依賴泰克，為您提供可以信賴的性能。除行業領先的服務和支持外，這一產品還標配一年保修。
